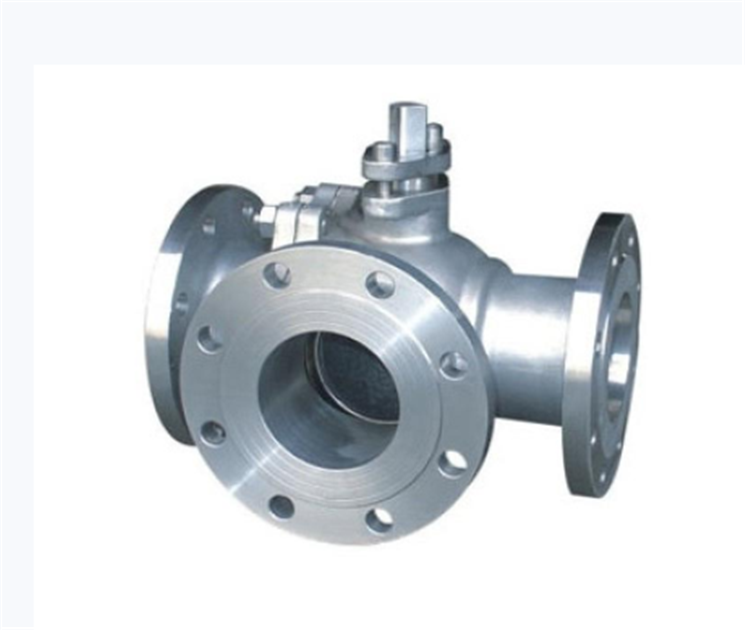

Q45F/H三通T型球閥

  • Q45F/H三通T型球閥

上海眾野閥門有限公司在生產Q45F/H三通T型球閥,T型三通球閥中有著精湛的技術與先進的設備，選型請?zhí)峁┤ㄇ蜷y的口徑、壓力、介質、材質等參數。

詳細介紹

一、Q45F/H三通T型球閥產品概述

Q45F/H法蘭連接T型三通球閥，三通球閥分T型、L型、Y型三種三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

Q45F三通T型球閥是一種具有良好性能的開關閥門，讓工業管道上有效率的使介質自由流通，和閘閥、截止閥比較球閥的優勢更強。球閥耐磨，耐腐蝕，還能承受一定的壓力,電動偏心半球閥它分為軟硬密封，軟密封代號為F，硬密封代號為H。

二、Q45F/H三通T型球閥主要零部件材料表



序號

零件名稱

材質名稱(常規配置)

Q45F/H-C

Q45F/H-P

Q45F/H-R

Q45F/H-RL

1

閥體、閥蓋

WCB

304(CF8)

316(CF3)

316L(CF3M)

2

填料

PTFE、PPL、柔性石墨

3

球體

1Cr18Ni9Ti

304

316

316L

4

密封圈

PTFE、PPL

5

墊片

PTFE、PPL

6

閥座、閥桿

2Cr13

304

316

316L

7

雙頭螺栓

35CrMoA

304

316

316L

三、Q45F/H三通T型球閥主要性能規范表



公稱壓力
PN(MPa)

試驗壓力

殼體

高壓液密封

低壓液密封

1.6

2.4MPa

1.76MPa

0.6MPa

2.5

3.75MPa

2.75MPa

4.0

6.0MPa

4.4MPa

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28～350℃

應用規范

連接法蘭標準

JB79、GB9113、HG20592、 ASTM B16.5

檢驗試驗標準

JB/T9092、API598

四、Q45F/H三通T型球閥主要外型尺寸表



公稱壓力

PN(MPa)

公稱通徑

DN(mm)

尺寸

L

L1

D

K

R

C

f

N-d

1.6

15

150

75

95

65

45

14

2

4-?14

20

164

82

105

75

55

16

2

4-?14

25

180

90

115

85

65

16

2

4-?14

32

200

100

135

100

78

18

2

4-?18

40

220

110

145

110

85

18

3

4-?18

50

240

120

160

125

100

20

3

4-?18

65

260

130

180

145

120

20

3

4-?18

80

280

140

195

160

135

20

3

8-?18

100

320

160

215

180

155

22

3

8-?18

125

380

190

245

210

185

22

3

8-?18

150

440

220

280

240

210

24

3

8-?23

200

550

275

335

295

265

24

3

12-?23

250

670

335

405

355

320

30

3

12-?25

300

720

425

460

410

375

30

4

12-?25

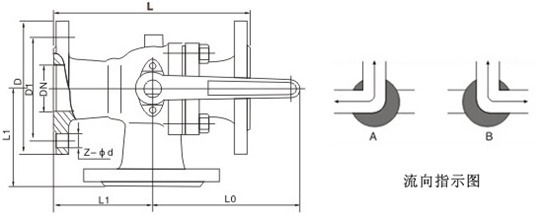

五、Q45F/H三通T型球閥主要結構圖與流到示意圖

圖片關鍵詞

上海眾野閥門是一家專業生產硬軟密封球閥生產商，球閥分為：不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
