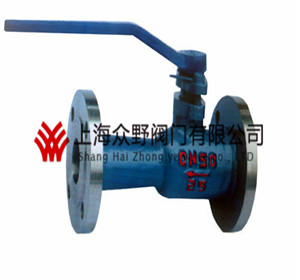

QP41M高溫排污球閥

  • QP41M高溫排污球閥

上海眾野閥門有限公司在生產QP41M高溫排污球閥中有著精湛的技術與先進的設備，選型請?zhí)峁┡盼矍蜷y的口徑、壓力、介質、材質等參數。

詳細介紹

【產品名稱：高溫排污球閥】

【產品型號：QP41M】

    QP41M高溫排污球閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好，國內最先進的高強度碳石墨材料。廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。

【產品介紹】：
    QP41M高溫排污球閥一體式結構，采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便。適用介質：水、蒸汽、導熱油等酸類，使用溫度小于或等于300℃。

【工作原理】：
    QP41M高溫排污球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動90°角度實現啟閉動作。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制。

【產品特點】：
1、優質的密封圈材料具有耐高溫、耐腐蝕之性能。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、一體式結構體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點。

【性能參數】：



型號  公稱壓力
(MPa)		 強度試驗壓力
(MPa)		 密封試驗壓
(MPa)		 適用溫度
(℃)		 適用介質
Q41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 導熱油、水、蒸汽、氣體、油品等
Q41M/F-16C 2.5 3.8 2.8 -28～+350 (PPL)

【主要零部件材料】:

序號 零部件名稱 材料
1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼
2 密封圈 (M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3 球 不銹鋼
4 填料 聚四氟乙烯
5 填料壓蓋 QT450－10球墨鑄鐵
6 閥桿 碳素鋼、鉻不銹鋼
7 手柄 碳鋼

【主要尺寸】:

圖片關鍵詞

型號 規格 尺寸
L D D 1 D 2 z-φd H b
Q41M/PPL-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24
