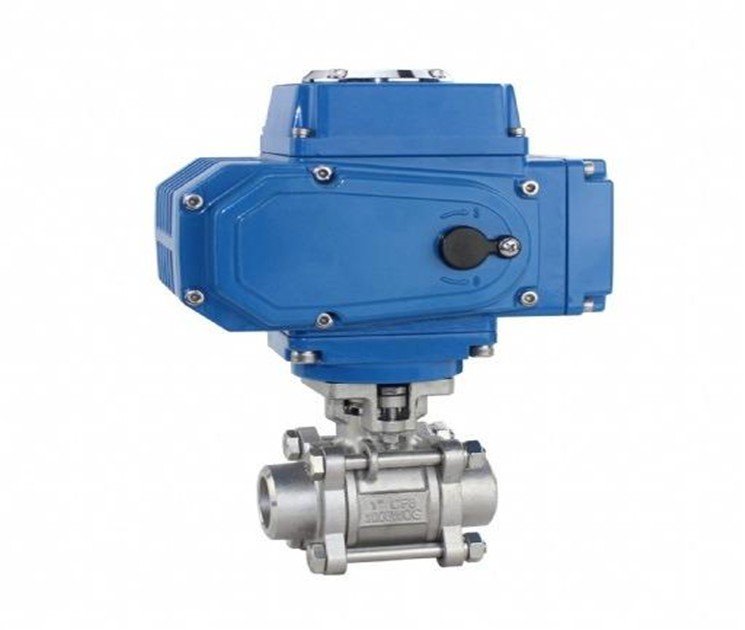

Q911F電動內螺紋球閥

  • Q911F電動內螺紋球閥

Q911電動內螺紋球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，不用另配伺服放大器，輸入4-20mA信號及220VAC電源可控制運轉。

詳細介紹

產品概述：

Q911電動內螺紋球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，不用另配伺服放大器，輸入4-20mA信號及220VAC電源可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。


執行標準：

①設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
②結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
③檢驗主試驗：JB/T 9092、API 598。


壓力測試：

試驗壓力
（Mpa）

公稱壓力（Mpa）

壓力級

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5～0.7


執行器/閥體技術參數：

CH系列執行機構技術參數

閥體參數

電源

AC200/220V，50/60Hz

公稱通徑

DN10～100mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

0～90° 0～360°

泄漏量

軟密封:無泄漏

硬密封:≤額定流量的10-5

動作時間

15秒/30秒/60秒

執行機構

可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°～60°

可調范圍

DN10-80

250:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃

進線接口

PE1/2〞進線線鎖

CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩?？煽毓栎敵觯瑒幼鲿r間快，輸出穩定。體積小，輕便宜人，性能好，配套簡單，流通能力大，適合于介質是粘稠，含顆粒，纖維性質的場合。電動內螺紋球閥已應用于食品，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
