當前位置: 網站首頁 > 產品展示 > 蝶閥 > 軟密封蝶閥

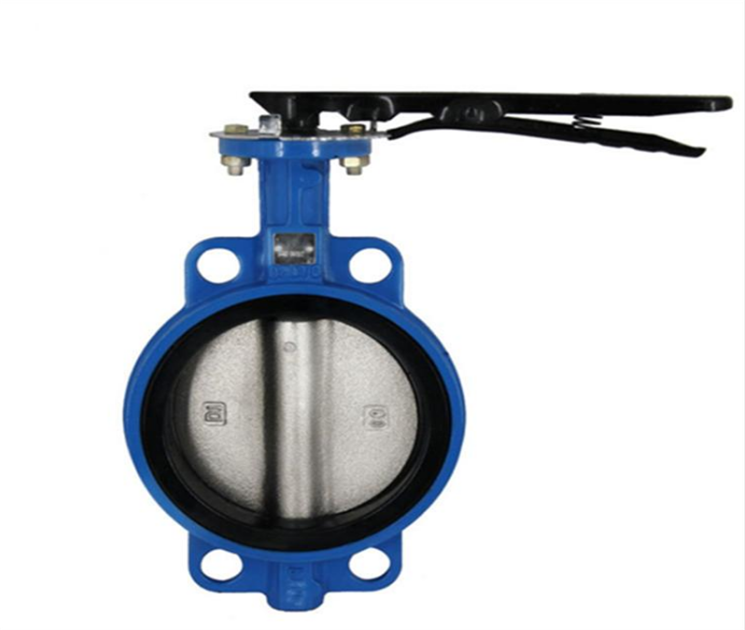

D71X手柄對夾蝶閥

  • D71X手柄對夾蝶閥

D71X手柄對夾蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

詳細介紹

D71X手柄對夾蝶閥原理作用：

    D71X手柄對夾蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

D71X手柄對夾蝶閥性能特點：

    ①小型輕便，容易拆裝維修，可任意位置安裝；

    ②結構簡單，90°回轉啟閉迅速；

    ③操作扭矩小，省力輕巧；

    ④流量特性趨于直線，調節性能好。

手柄對夾蝶閥D71X技術參數：

設計標準

GB/T2238-1989

法蘭連接尺寸

GB/T9113.1-2000；GB/T9115.1-2000；JB78

結構長度

GB/T12221-1989

壓力試驗

GB/T13927-1992；JB/T9092-1999

公稱通徑

DN（mm）

50～2000

公稱壓力

PN（MPa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

手柄對夾蝶閥D71X部件材質：

零件名稱材料
閥體球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板鑄鋼、不銹鋼及特殊材料
密封圈各種橡膠、聚四氟
閥桿2Cr13、不銹鋼
填料O型圈、柔性石墨

手柄對夾蝶閥D71X外形尺寸：

公稱通徑結構長度外形尺寸(參考值)連接尺寸(標準值)
0.6MPa1.0MPa1.6MPa
毫米英寸LHH0ABD0n-dD0n-dD0n-d.
5024363235270651104-141254-181254-18
6521/24670250270651304-141454-181454-18
8034683275270651504-181608-181608-18
100452105316270651704-181808-181808-18
125556115340310652008-182108-182108-18
150656137376310652258-182408-222408-22
