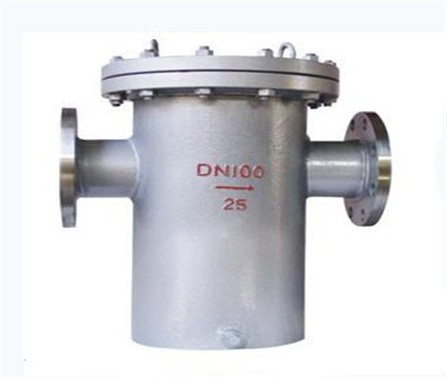

不銹鋼籃式過濾器

  • 不銹鋼籃式過濾器

SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。

詳細介紹

一、不銹鋼籃式過濾器產品概述：

SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。與Y型過濾器有著很大的區別、在濾網面積上，同一口徑的過濾器籃式過濾器是Y型過濾器過濾面積的兩倍，需要清洗時，只要旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。它在管道中起過濾作用，當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃，由過濾器出口排出。

SRB-I籃式過濾器廣泛的應用在石油、化工、制藥、食品等領域中。

二、不銹鋼籃式過濾器主要零部件材料表：

序號

零件名稱

材料名稱

SRB-I-C

SRB-I-P

SRB-I-PL

SRB-I-R

SRB-I-RL

1

法  蘭

WCB

304

304L

316

316L

2

閥  體

WCB

304

304L

316

316L

3

濾  網

304、304L、316、316L

4

濾  籃

304、304L、316、316L

5

螺栓螺帽

WCB/35#

304

304L

316

316L

6

密封件

金屬石墨、丁腈橡膠、聚四氟乙烯

7

排污口

WCB

304

304L

316

316L

8

閥  蓋

WCB

304

304L

316

316L


 三、不銹鋼籃式過濾器主要執行標準表：



設計標準

HG/T 21627-91、GB/T 14382-93、SH/T 3411-99

法蘭標準

GB/T 9112-2000、HG 20592-97、HG 20615-97

結構長度標準

GB/T 12221

試驗與檢驗標準

JB/T 9092


 四、不銹鋼籃式過濾器主要外型尺寸表：



公稱壓力

PN(MPa)

公稱通徑

DN(mm)

尺寸

有效過濾

面積(m2)

倍數

重量

(Kg)

Φ

L

H1

H2

H3

B

1.6

25

89

220

160

260

360

R1/2’’

0.003619

6

15.7/13.8

32

89

220

165

270

370

R1/2’’

0.003619

4.5

19.2/16.5

40

114

280

180

300

400

R1/2’’

0.005718

4.5

23.6/19

50

114

280

180

300

400

R1/2’’

0.005718

3

28.9/23

65

140

330

220

350

460

R1/2’’

0.009613

3

48.4/39

80

168

340

260

400

510

R1/2’’

0.01539

3

65.3/53

100

219

420

310

470

580

R3/4’’

0.02464

3

89.3/76

150

273

500

430

620

730

R3/4’’

0.04866

3

148.0/126

200

325

560

530

780

900

R3/4’’

0.07858

2.5

185/158

250

426

660

640

930

1050

R3/4’’

0.12005

2.5

230/195

300

478

750

840

1200

1350

R3/4’’

0.16537

2.3

307/260

350-2000

按客戶需求定制

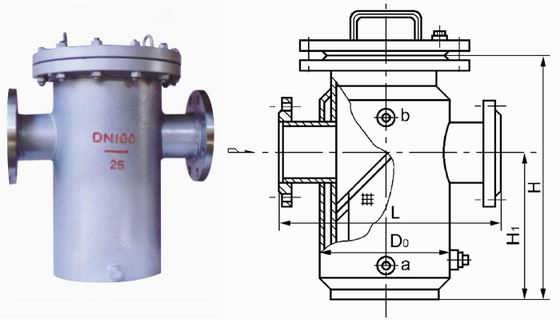

五、不銹鋼籃式過濾器結構圖：

圖片關鍵詞
