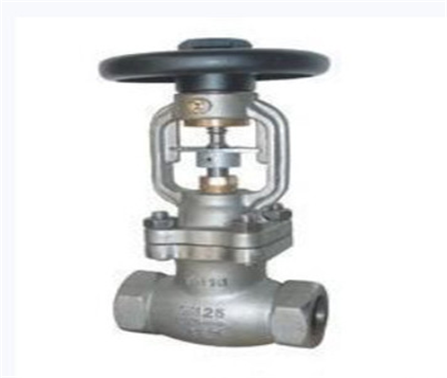

WJ11H內螺紋波紋管截止閥

  • WJ11H內螺紋波紋管截止閥

WJ11H內螺紋波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長

詳細介紹

一、WJ11H內螺紋波紋管截止閥原理：

WJ11H內螺紋波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；波紋管閥門閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；內螺紋波紋管截止閥雙重密封，性能更可靠；閥桿升降位置指示更直觀。

二、WJ11H內螺紋波紋管截止閥型號：

鑄鋼材質：WJ11H-16C，WJ11H-25C，WJ11H-40C

不銹鋼材質：WJ11W-16P，WJ11W-25P，WJ11W-40P

三、WJ11H內螺紋波紋管截止閥優點：

1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。

2、安全環保，沒有流體流失，降低能源損失，提高工廠設備安全。

3、使用壽命長，減少維修次數，降低經營成本。

4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。

四、WJ11H螺紋波紋管截止閥主要執行標準表：


結構形式 construction

BB-BG-OS&Y

驅動方式 operation

手動hand-operated

氣動 pneumatic

設計標準 design standard

DIN3356

結構長度 face to face dimension

DIN3202

連接法蘭 flanged ends

DIN2543-2545

試驗和檢驗 test&inspection

DIN3230


五、WJ11H螺紋波紋管截止閥性能規范：

公稱壓力(MPa)
nominal pressure

殼體試驗壓力(MPa)
shell test

密封試驗壓力(MPa)
sealing test

適用溫度(℃)
suitable temp

適用介質
suitable madium

1.6

2.4

1.76

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4


 六、WJ11H螺紋波紋管截止閥主要零部件材料表：

序號NO.

名稱part name

材質material

1

閥體body

WCB、F304、F316

2

閥瓣disc

2CR13、F304、F316

3

軸銷hinge pin

F304、F316

4

波紋管組件bellows combination

F304、F316L

5

閥蓋bonnet

WCB、F304、F316

6

填料packing

柔性石墨Flexible graphite、PTFE

7

壓套gland

25#、F304、F316

8

定位片locator

25#、F304、F316

9

閥桿螺母stem nut

銅合金ZQA19-4

10

手輪hand wheel

碳鋼carbon steel

11

并帽cap

25#

12

油杯oil cup

黃銅brass

13

六角螺母hexagon nut

ASTMA193 2H、A193-8、A193-8M

14

雙頭螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

15

墊片gasket

柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE

16

閥桿stem

2Cr13、F304、F316
