J65Y焊接Y型截止閥

  • J65Y焊接Y型截止閥

上海眾野閥門有限公司在生J65Y焊接Y型截止閥中有著精湛的技術與先進的設備，選型請?zhí)峁╁戜揧型截止閥的口徑、壓力、介質、材質等參數。

詳細介紹

一、J65Y焊接Y型截止閥產品描述

J65Y焊接Y型截止閥也是一種截止閥，在管道上進行對介質切斷，但是不能用于節流，Y型截止閥對介質啟閉作用，Y型截止閥結構是成Y型45°角，有三種閥蓋設計形式。第一種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB)，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。第三種是壓力自緊式閥蓋(PS)，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

二、J65Y焊接Y型截止閥標準規范

設計制造標準：ASME B16.34，JB/T3595，E101

結構長度標準：GB/T 12221-2005

承插焊端：ASME B16.11

對接焊端：ASME B16.25

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：JB/T3595

三、J65Y焊接Y型截止閥零件材料

序號

零件名稱

材料

1

閥體

25+Stellite 21,F22+Stellite 21

2

閥瓣

25+Stellite 6,F22+Stellite 6

3

閥桿

1Cr13,25Cr2Mo1V,17-4PH

4

填料箱

25,F22

5

閥蓋

25,F22

6

閥桿螺母

QAL9-4,D2

7

壓板

1Cr13,F22

8

填料

進口GARLOCK夾不銹鋼絲編織柔性石墨

9

填料墊

1Cr13

10

密封墊

夾316絲高柔型石墨

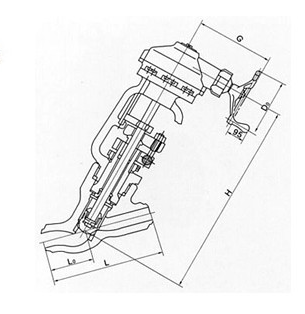

四、J65Y焊接Y型截止閥主要尺寸及重量

圖片關鍵詞



口徑

Class 1690

Class 2680

L

D

W

H

Wt(kg)

L

D

W

H

Wt(kg)

1/2〃

152

60

216

298

13

152

60

216

298

13

3/4〃

152

60

216

298

13

152

60

216

298

13

1〃

152

60

216

298

13

152

60

216

298

13

1-1/4〃

170

81

216

326

15.8

170

81

216

326

15.8

1-1/2〃

170

81

216

326

15.8

170

81

216

326

15.8

2〃

272

102

363

427

37.8

272

102

363

427

37.8

2-1/2〃

325

122

406

474

63

325

122

406

474

63

3〃

325

122

406

474

63

325

122

406

474

63

4〃

325

122

406

474

63

325

122

406

474

63
