不銹鋼Y型截止閥
  • 不銹鋼Y型截止閥

不銹鋼Y型截止閥也是一種截止閥,在管道上進行對介質切斷,但是不能用于節流,Y型截止閥對介質啟閉作用,Y型截止閥結構是成Y型45°角,有三種閥蓋設計形式。

詳細介紹

一、不銹鋼Y型截止閥產品描述

不銹鋼Y型截止閥是一種截止閥,不銹鋼Y型截止閥在管道上進行對介質切斷,但是不能用于節流,Y型截止閥對介質啟閉作用,Y型截止閥結構是成Y型45°角,有三種閥蓋設計形式。第一種是螺栓連接閥蓋(BB),按這種設計形式設計的閥門,其閥體與閥蓋用螺栓連接,纏繞式墊片(304夾柔性石墨制造)密封??蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB),按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封。第三種是壓力自緊式閥蓋(PS),按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。

二、不銹鋼Y型截止閥標準規范
設計制造標準:ASME B16.34,JB/T3595E101
結構長度標準:GB/T 12221-2005
承插焊端:ASME B16.11
對接焊端:ASME B16.25
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:JB/T3595

三、Y型截止閥零件材料

序號

零件名稱

材料

1

閥體

 25+Stellite 21,F22+Stellite 21

2

閥瓣

 25+Stellite 6,F22+Stellite 6

3

閥桿

 1Cr13,25Cr2Mo1V,17-4PH

4

填料箱

 25,F22

5

閥蓋

 25,F22

6

閥桿螺母

 QAL9-4,D2

7

壓板

 1Cr13,F22

8

填料

 進口GARLOCK夾不銹鋼絲編織柔性石墨

9

填料墊

 1Cr13

10

密封墊

 316絲高柔型石墨

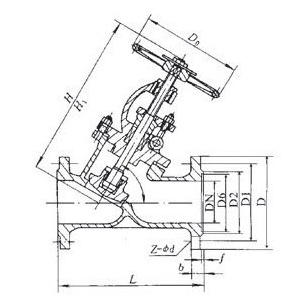

四、Y型截止閥主要尺寸及重量

圖片關鍵詞

  口徑

Class 1690

Class 2680

L

D

W

H

Wt(kg)

L

D

W

H

Wt(kg)

1/2

152

60

216

298

13

152

60

216

298

13

3/4

152

60

216

298

13

152

60

216

298

13

1

152

60

216

298

13

152

60

216

298

13

1-1/4

170

81

216

326

15.8

170

81

216

326

15.8

1-1/2

170

81

216

326

15.8

170

81

216

326

15.8

2

272

102

363

427

37.8

272

102

363

427

37.8

2-1/2

325

122

406

474

63

325

122

406

474

63

3

325

122

406

474

63

325

122

406

474

63

4

325

122

406

474

63

325

122

406

474

63
